搅拌——小型反应釜放大工艺的核心秘诀
完成初步筛选后，理想的化学与生物研发工作，需要多台反应釜并行独立开展实验，且各项控制参数不受干扰。最优方案是实验数据可实现 10~100 倍规模放大，而实现这一目标的核心在于反应釜的搅拌效果，搅拌性能直接决定整体反应动力学特性。
搅拌环节的难点在于：研发用小型反应釜内部空间紧凑，还需预留各类检测探头的安装位置，几乎没有空间安装传统顶置搅拌桨。行业内常规方案是在釜底放置磁力搅拌子，但这种方式的搅拌效果远不及标准搅拌装置。本文将介绍几种创新型替代搅拌方案。
理想的研发反应釜需满足：工作容积小巧、预留充足顶空用于安装各类探头，同时配套搅拌系统，保障实验数据可实现约 100 倍规模放大。
以 H.E.L 公司 PolyBLOCK 平行反应平台配套的 16mL 耐压反应釜为例：该釜耐压最高 100bar，内径 1~2cm，最小工作容积 5mL，专门用于平行非均相加氢反应。
下文对比实验数据（参考领英原文链接：https://www.linkedin.com/feed/update/urn:li:activity:7475182152448417792）
实验：5mL 与 500mL 液相体系中，钯碳催化剂催化硝基苯加氢反应

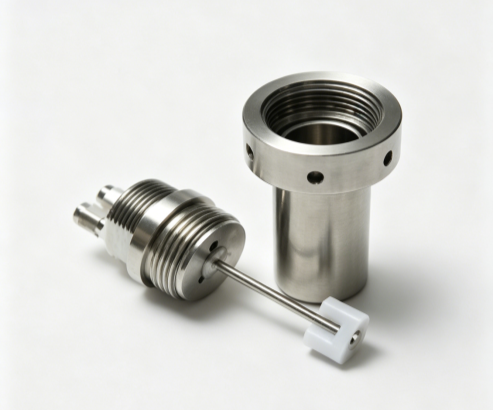

上述 5mL 加氢反应釜配套搅拌结构：一根固定在釜盖的传动轴上悬挂内置磁体的 U 型搅拌桨（如下图）
PolyBLOCK 平台在反应釜底部配备强力磁体，搅拌转速最高可达 1500 转 / 分钟，即便液、气、固体粉末多相混合体系也能稳定运行。这套搅拌结构可适配玻璃反应釜与金属高压反应釜。
发酵等复杂反应体系，需要釜盖集成大量功能接口，但反应釜本体仍需做到小型化，适配前文所述 PolyBLOCK 平台。
下图为多接口釜盖示意图，以及全套配备检测探头、加料、回流组件的 100mL 生物反应釜。
这类釜盖与配套探头是各类发酵实验监测的核心配件，同时一大优势是 PolyBLOCK 8 平台可并行搭载 8 台该型反应釜同步实验。
能够产出可放大实验数据的关键在于配套搅拌机构，结构如下图所示：
整套结构包含内置磁体的圆盘底座，底座连接传动轴，轴上固定标准鲁式搅拌桨，桨叶距圆盘底座约 1 厘米；也可更换其他类型搅拌桨，或多层桨组合。
内置磁体的圆盘底座贴近反应釜底部，可与 PolyBLOCK 底部磁体形成磁力耦合，带动传动轴与搅拌桨最高 1500 转 / 分钟旋转，搅拌效果媲美顶置电机搅拌。
圆盘底座与鲁式搅拌桨之间增设气体分布器，可将气体打散为细小气泡，送入搅拌桨扰动区域，均匀分散至反应釜全容积。
这套微型搅拌机构搭配多接口集成釜盖，成功将生物反应釜体积缩小至工业化设备的 1/10~1/100，实验数据可直接放大。
前文介绍的磁力耦合搅拌存在两大局限：第一，仅适用于低、中黏度液体；第二，雷尼镍等催化剂会吸附黏附在磁力搅拌组件上，干扰反应。
针对以上痛点，需采用顶置机械搅拌，核心难点在于微型化设计：搅拌轴配套磁力耦合结构，搭配适配小型釜体的搅拌驱动电机。H.E.L 公司已开发成熟的配套方案，后续文章将展示实际应用案例。
搅拌性能优异的小型研发反应釜，实验数据可实现 10~100 倍规模放大。放大判定标准核心为混合均匀度，混合效果直接决定反应动力学，是小试到工业化生产数据匹配的核心依据。
反应动力学由传质效率与混合效果共同决定；想要实现稳定可靠的工艺放大，全程搅拌工况必须保持一致。搅拌桨线速度的重要性不亚于化学反应配方本身。
3. 5mL 微型反应釜如何产出与 1L 反应釜等效的实验数据？
只要匹配单位体积内的搅拌线速度与传质效率，即便容积差距巨大，5mL 反应釜也能复刻 1L 反应釜的反应工况。前文硝基苯非均相加氢实验已验证两组容积数据完全吻合。
可以。PolyBLOCK 底部磁体驱动搅拌轴最高 1500 转 / 分钟，多相体系下搅拌性能与顶置电机持平；搭配鲁式搅拌桨与气体分布器，可大幅提升气体分散与传热效率。
能够快速完成反应条件筛选，同时产出可直接放大至工业化生产的有效实验数据，大幅缩短工艺开发与制药生产周期。
两点局限性：仅适配低、中黏度反应体系；部分工况下固体催化剂颗粒会吸附在磁力搅拌部件表面，影响反应稳定性。
企业正在研发微型磁力驱动 + 小型电机组合搅拌系统，相关小型反应釜实测数据将在数月内对外公布。
8. 文章所述小型独立反应釜，单台 PolyBLOCK 平台最多可搭载多少台？
平台分为两款：PolyBLOCK 4（4 工位）与 PolyBLOCK 8（8 工位）。文中介绍的小型反应釜可 8 台并行搭载于 PolyBLOCK 8；搭配转接配件后，还可放置尺寸更小的反应容器。
PolyBLOCK 4 平台最大可搭载总容积 500mL 的反应釜；搭配转接配件后，本文所述小型釜及更小规格容器也可在 4 工位平台使用。
10. PolyBLOCK 还有哪些适配工艺开发的特色功能？
温度区间广：外接标准低温循环机后，可控温范围覆盖 - 50℃以下至 250℃；
独立控温：平台内每台反应釜可设置完全不同的温度，釜间温差最高可达 100℃以上；
可定制化：平台为基础硬件载体，可配套全软件自动控制，按需定制适配各类反应场景。
